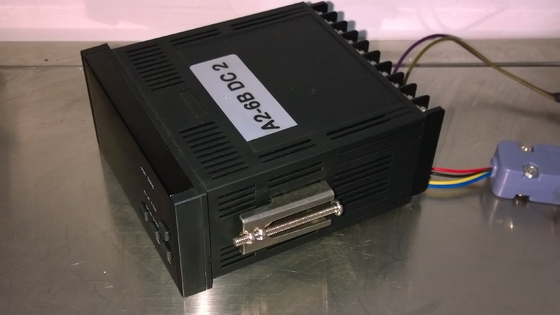

مؤشر مقياس رقمي عالي الدقة مع شاشة LED
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| نوع محول A / D: | سيجما دلتا | نوع العرض: | قاد |
|---|---|---|---|
| خرج الإشارة: | 4-20 مللي أمبير خرج تناظري | دقة العرض: | 3000 |
| مزود الطاقة: | محول تيار مستمر 9 فولت 1 أمبير أو تيار متردد 110-220 فولت 50 هرتز | تحميل خلية الإثارة: | تيار مستمر 5 فولت |
| تسليط الضوء: | مؤشر خلية الحمل,مؤشر مقياس رقمي |
||
مؤشر التحكم عالي الدقة A2-6 سلسلة جهاز التحكم في الوزن (4 ~ 20MA)
تخصيص
| نوع محول A / D | سيجما دلتا |
| معدل العينة | 10 مرات / ثانية (50 مرة / ثانية اختيارية) |
| دقة العرض | 3000 |
| القرار الداخلي | 1،000،000 |
| إثارة خلية الحمل | تيار مستمر 5 فولت |
| تحميل خلية | خلية تحميل تصل إلى 4 × 350 أوم أو 8 × 700 أوم |
| عرض | 6 أرقام 0.4 بوصة LED |
| قسم |
1/2/5 / 0.1 / 0.2 / 0.5 / 0.01 / 0.02 / 0.05 / 0.001 / 0.002 / 0.005 / 10 / 20/50/100/200/500 / 0.10 / 0.20 / 0.50 / 0.010 / 0.020 / 0.050 |
| قوة | محول تيار مستمر 9 فولت 1 أمبير أو تيار متردد 110-220 فولت 50 هرتز |
| درجة حرارة التشغيل | 0 ℃ ~ 40 ℃ |
| درجة حرارة التخزين | -25 ~ 55 ℃ |
| الرطوبة النسبية | 85٪ ر |
| بحجم | 95 × 48 × 110 ملم |
| وزن | 0.5 كجم |
| خرج الإشارة | 4-20 مللي أمبير خرج تناظري |
| خيارات |
أ) RS232 أو RS485 المعزول بصريًا ب) 6 مخرجات مرحل مع 2 من المدخلات المعزولة بصريًا والتي يمكن استخدامها للتحكم في خرج المرحل # 1 و # 2 |
1.نموذجرقم
XK315A2-6 □ - □□ - □
0 - لا توجد واجهة
1 - RS232C المعزول بصريًا
2 - عزل بصري RS485
تيار متردد - تيار متردد 110-220 فولت 50 هرتز متاح لسلسلة XK315A2-6A فقط
محول DC - DC 9V 1A
أ - نموذج أساسي بإخراج تناظري 4-20 مللي أمبير
ب - النموذج الأساسي بالإضافة إلى 6 مخرجات مرحل ومدخلان معزولان بصريًا

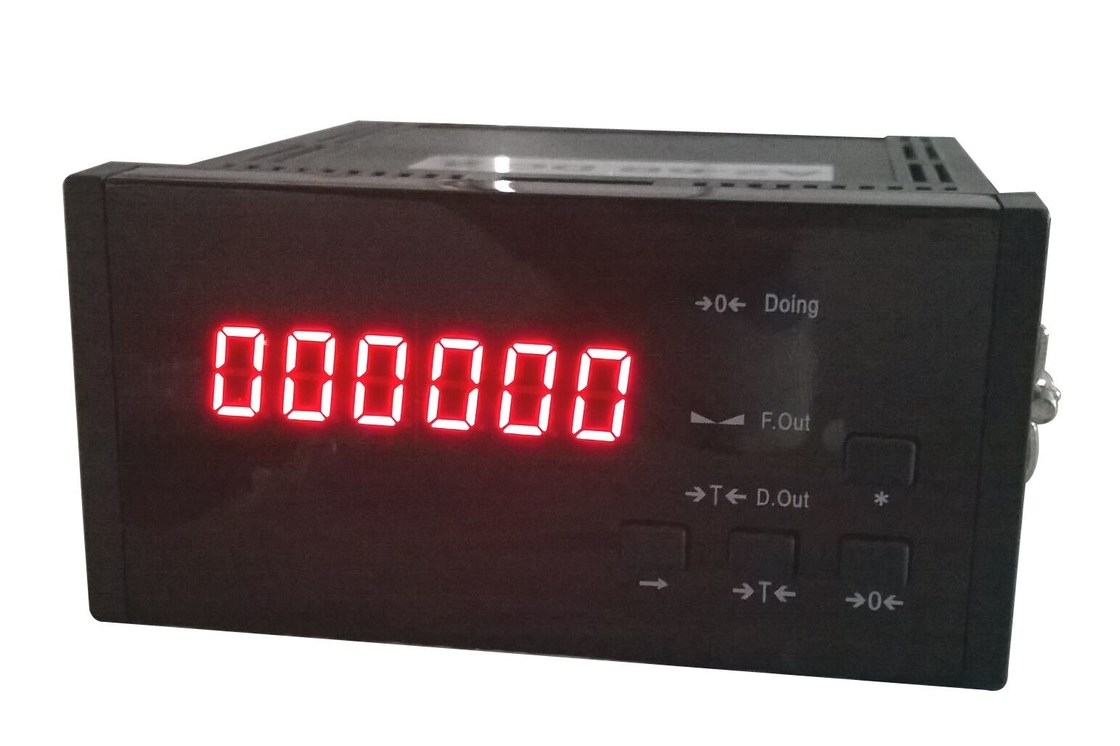

2.مفتاح Fالوصلات
【*】 مفتاح تحديد الوظيفة أو مفتاح الإدخال
【→】 المفتاح الأيمن
【→تي←】 المفتاح الفارغ أو مفتاح الزيادة
【→0←】 مفتاح صفر أو مفتاح إنقاص
3.ستاتوس
〖→تي← تعمل عند الفراغ والوزن هو الوزن الصافي
〖→0← تشغيل عندما يكون الوزن صفراً
〖◣◢〗 تشغيل عندما يكون الوزن مستقرًا
4.خطا بالكود
〖OUEｒ〗 - عندما يكون الوزن> 100٪ FS + 9d
〖-OUEｒ〗 - عندما يكون الوزن <- 20 دي
〖HHHHHH〗 - عندما يكون المرجع الصفري> + 2٪ FS
〖LLLLLL〗 - عندما يكون المرجع الصفري <-2٪ FS
5.أناواجهة Oتأمل
تنسيق المسلسل 8-N-1: 8بتات البيانات، رقمبت التكافؤ، 1توقف قليلا.
1. Adr = 00 - إخراج بيانات ASCII العكسي المستمر ، إذا كان الوزن -123.45 ، يكون الناتج 54.321-
2. Adr = 99 - إخراج بيانات ASCII العادي المستمر ، إذا كان الوزن -123.45 ، يكون الناتج -123.45
3. Adr = 01-98 - إخراج البيانات باستخدام بروتوكول ModBus
6.اتأمل
1. قم بتشغيل المؤشر ، وسيعرض رقم الإصدار ويتحقق من مؤشر LED من "0" إلى "9"
2.صفر
· عندما يكون الوزن مستقرًا بين ± 2٪ FS ، اضغط على 【→ 0 ←】 صفر على الشاشة و 〖→ 0 ←〗 قيد التشغيل
· عندما يكون المرجع الصفري> + 2٪ FS ، فإنه يعرض 〖HHHHHH〗
· عندما يكون المرجع الصفري <-2٪ FS ، فإنه يعرض 〖LLLLLL
3.الفارغة
· عندما يكون الوزن مستقرًا ، 〖→ T ←〗 قيد التشغيل
· عندما يكون الوزن أكبر من الصفر ومستقرًا ، يكون 〖◣◢〗 قيد التشغيل
· اضغط على 【→ T ←】 شاشة صفر و 〖→ T ←〗 قيد التشغيل
4.مسح الفارغ
· عندما يكون الوزن مستقرًا والوزن هو الوزن الصافي ، يكون 〖→ T ←〗 قيد التشغيل
· اضغط على 【→ T ←】 يمسح الفارغ و 〖→ T ←〗 مغلق
7.التكوينات
| عملية | عرض | الأوصاف |
| اضغط على 【→】 | 000000 | اذهب إلى قائمة المعايرة والتكوينات وأدخل كلمة المرور 002003 |
|
اضغط على 【→】 أو 【→تي←】 |
002003〗 |
لإدخال كلمة المرور 002003: · اضغط على 【→】 لتحريك الرقم الوامض إلى اليمين · اضغط على 【→تي←】 لزيادة الرقم الوامض · اضغط على 【→0←】 لتقليل الرقم الوامض |
| صحافة【*】 | 〖CAL SP〗 | في قائمة المعايرات |
| صحافة【*】 | 〖-تعيين-〗 | في قائمة التكوينات |
| اضغط على 【→】 | 〖د 0.01〗 | ضع الانقسام |
| اضغط على 【→تي←】 | 〖د 0.05〗 | اضغط على 【→تي←】 أو 【→0←】 لتحديد د |
| صحافة【*】 | 100.00 ين ياباني | ضبط FS |
| اضغط على 【→】 | 000000 | معظم الأرقام اليسرى يومض |
|
اضغط على 【→】 أو 【→تي←】 |
0300.00 ين ياباني | اضغط على تركيبات 【→】، 【→تي←】 و 【→0←】 لتحديد FS |
| صحافة【*】 | 〖FLt 2〗 |
تعيين مرشح.FLt = 0-2 المرشح الأكبر سينتج عنه وزن أبطأ |
| اضغط على 【→تي←】 | 〖FLt 1〗 | اضغط على 【→تي←】 أو 【→0←】 لتحديد عامل التصفية |
| صحافة【*】 | 〖AUtP00〗 |
قم بتعيين نطاق تتبع صفري وصفر عند نطاق البداية AUtP = 00 لم يتم تعيين صفر عند البداية ، ونطاق التتبع الصفري هو 0.4d ؛ AUtP = 10 صفر في نطاق البدء 20٪ FS ، نطاق التتبع الصفري هو 0.4d ؛ AUtP = 20 صفرًا في نطاق البدء 20٪ FS ، نطاق التتبع الصفري هو 0.8d ؛ AUtP = 30 صفرًا عند نطاق البدء 20٪ FS ، نطاق التتبع الصفري هو 1.2d ؛ AUtP = 40 صفرًا عند نطاق البدء 20٪ FS ، نطاق التتبع الصفري هو 1.6d ؛ AUtP = 50 صفرًا عند نطاق البدء 20٪ FS ، نطاق التتبع الصفري هو 2.0d ؛ AUtP = 60 صفرًا عند نطاق البدء 20٪ FS ، نطاق التتبع الصفري هو 2.4d ؛ AUtP = 70 صفرًا عند نطاق البدء 20٪ FS ، نطاق التتبع الصفري 2.8d ؛ AUtP = 80 صفرًا عند نطاق البدء 20٪ FS ، نطاق التتبع الصفري 3.2d ؛ AUtP = 90 صفرًا عند نطاق البدء 20٪ FS ، صفر تتبع هو 3.6d ؛ |
|
اضغط على 【→】 أو 【→تي←】 |
〖AUtP10〗 | اضغط على تركيبات 【→】، 【→تي←】 و 【→0←】 لتحديد AUtP |
| صحافة【*】 | 〖Adr 00〗 |
أدخل عنوان المؤشر Adr = 00 إخراج البيانات العكسية المستمرة Adr = 99 إخراج بيانات منتظم مستمر Adr = 01-98 إخراج البيانات باستخدام بروتوكول ModBus |
|
اضغط على 【→】 أو 【→تي←】 |
〖عد 12〗 | اضغط على تركيبات 【→】، 【→تي←】 و 【→0←】 لتحديد Adr |
| صحافة【*】 | 〖ب 2400〗 |
ضبط معدل الباود ب = 1200،2400،4800،9600 |
| اضغط على 【→تي←】 | 〖ب 9600〗 | اضغط على 【→تي←】 أو 【→0←】 لتحديد معدل الباود |
| صحافة【*】 | 〖L00791〗 |
معايرة الإخراج التناظري 4 مللي أمبير L تعني أن الإنتاج الحالي هو 4 مللي أمبير |
|
اضغط على 【→】 أو 【→تي←】 |
〖L00791〗 | اضغط على تركيبات 【→】، 【→تي←】 و 【→0←】 لمعايرة الإخراج التناظري 4 مللي أمبير |
| صحافة【*】 | 〖H03723〗 |
معايرة الإخراج التناظري 20 مللي أمبير H تعني أن الإنتاج الحالي هو 20 مللي أمبير |
|
اضغط على 【→】 أو 【→تي←】 |
〖H03723〗 | اضغط على تركيبات 【→】، 【→تي←】 و 【→0←】 لمعايرة خرج تناظري 20 مللي أمبير |
| صحافة【*】 | 0.00〗 | احفظ جميع المعلمات |
التطبيقات:
مقياس المنصة الإلكتروني ، مقياس الوزن ، إلخ.
مميزات:
1.جودة عالية:
لدينا نظام صارم لمراقبة الجودة ، وجميع منتجاتنا تتوافق مع معايير الجودة الدولية وتتواجد بشكل كبير في مجموعة متنوعة من الأسواق المختلفة في جميع أنحاء العالم.
2. خدمة العملاء المتميزة
نحن منتج ومصدر محترف ملتزم بوزن أبحاث المعدات وتصنيعها.
3. انخفاض موك والتسليم السريع:
كمية الطلب الصغيرة وشروط الدفع المرنة ، يمكن أن تلبي عملك الترويجي بشكل جيد للغاية.
توصيل سريع ، يمكنه تلبية احتياجاتك العاجلة.
